پمپ توربین عمودی

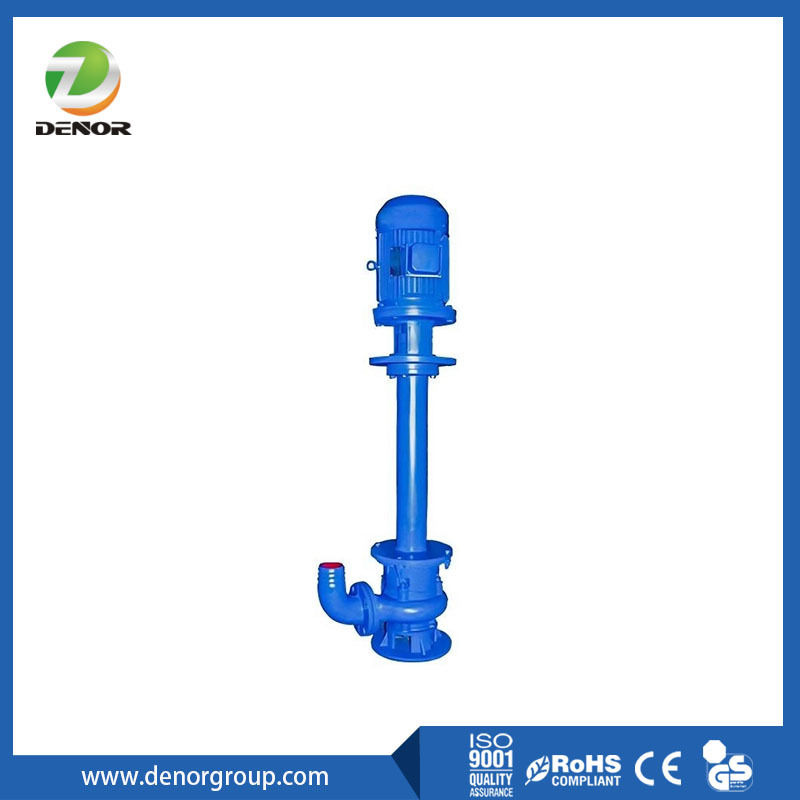

پمپ توربین عمودی (VTP)

پمپ توربین عمودی نوعی پمپ گریز از مرکز است که برای انتقال آب یا سایر سیالات از چاه‌های زیرزمینی، مخازن یا چاه‌های عمیق طراحی شده است. ویژگی اصلی آن این است که مجموعه پمپ (کاسه‌ها و پروانه‌ها) در سیال در حال پمپاژ غوطه ور است، در حالی که محرک (موتور الکتریکی یا موتور) در بالای زمین قرار دارد و توسط یک شفت عمودی بلند متصل می‌شود.

این امر آن را از یک پمپ شناور استاندارد متمایز می‌کند، جایی که موتور نیز غوطه ور است و مستقیماً به ورودی پمپ متصل می‌شود.

اجزای کلیدی
محرک بالای زمین: یک موتور الکتریکی یا موتور دیزل که در بالا نصب شده است. این قدرت چرخشی را فراهم می‌کند.

سر تخلیه: بالاترین قسمت پمپ که خروجی را در خود جای داده است، به لوله‌کشی متصل می‌شود و اغلب شامل بوش دریچه گاز برای تراز و آب‌بندی ستون است.

لوله ستون (یا مجموعه ستون): یک لوله عمودی که شفت خط بلند را در بر می‌گیرد. این شفت گشتاور را از محرک به سمت پروانه‌ها منتقل می‌کند.

شفت خط: شفت چرخشی بلند که محرک را به کاسه‌های پمپ متصل می‌کند. دارای یاتاقان‌هایی (یاتاقان‌های شفت خط) در فواصل معین است که توسط سیال در حال پمپاژ یا یک منبع آب تمیز خارجی روغن‌کاری می‌شوند تا پایداری حفظ شود.

مجموعه کاسه پمپ: بخش غوطه ور پمپ. شامل:

پروانه‌ها: معمولاً چند مرحله‌ای (چند مرحله‌ای) برای تولید فشار/هد مورد نیاز.

دیفیوزرها (یا کاسه‌ها): اجزای ثابت که پروانه‌ها را احاطه کرده‌اند، انرژی جنبشی را به انرژی فشار تبدیل می‌کنند و جریان را به مرحله بعدی یا لوله ستون هدایت می‌کنند.

نحوه عملکرد:محرک بالای زمین شفت خط را می‌چرخاند. شفت پروانه‌ها را در داخل مجموعه کاسه می‌چرخاند. سیال در ورودی پایین کشیده می‌شود، از مراحل پروانه‌ها و دیفیوزرها عبور می‌کند (هر مرحله فشار را افزایش می‌دهد) و سپس از لوله ستون به سمت بالا رانده می‌شود و از طریق سر تخلیه خارج می‌شود.

مزایای اصلی
سهولت نگهداری: موتور به راحتی در بالای زمین قابل دسترسی است. کل مجموعه کاسه را می‌توان از چاه یا چاهک بیرون کشید تا بدون نیاز به حفاری یا آب‌گیری منطقه، بازرسی یا تعمیر شود.

راندمان و عملکرد: عالی برای کاربردهای با جریان بالا و هد بالا، به ویژه چاه‌های عمیق. طرح‌های چند مرحله‌ای به آنها اجازه می‌دهد تا فشارهای بسیار بالایی تولید کنند.

مزیت NPSH (هد مکش مثبت خالص): از آنجایی که پروانه اول قبلاً غوطه ور است، دارای ویژگی‌های مکش برتری هستند و مستعد مشکلات کاویتاسیون نیستند که بر پمپ‌های سطحی تأثیر می‌گذارد.

صرفه جویی در فضا: طراحی عمودی دارای ردپای بسیار کوچکی در بالای زمین است که آن را برای فضاهای محدود ایده‌آل می‌کند.

کاربردها
پمپ‌های توربین عمودی متنوع هستند و در صنایع متعددی استفاده می‌شوند:

تامین آب: چاه‌های آب شهری، استخراج آب صنعتی.

آبیاری: آبیاری کشاورزی در مقیاس بزرگ از سفره‌های زیرزمینی عمیق.

گردش: گردش آب خنک کننده در نیروگاه‌ها و فرآیندهای صنعتی.

حفاظت از آتش: اغلب به عنوان پمپ‌های آب آتش نشانی در تأسیسات بزرگ استفاده می‌شود.

کنترل سیل و آبگیری: در چاه‌های عمیق برای معادن، سایت‌های ساختمانی و مدیریت آب‌های طوفانی استفاده می‌شود.

نفت و گاز: پمپ‌های تزریق آب دریا در سکوهای دریایی.
