پمپ شن و ماسه

محل منبع	چین
نام تجاری	DENOR
گواهی	ISO/CE/TUV
شماره مدل	DNR-GH

جزئیات محصول

نوع:

پمپ دوغاب شن و ماسه و شن

توضیحات محصول

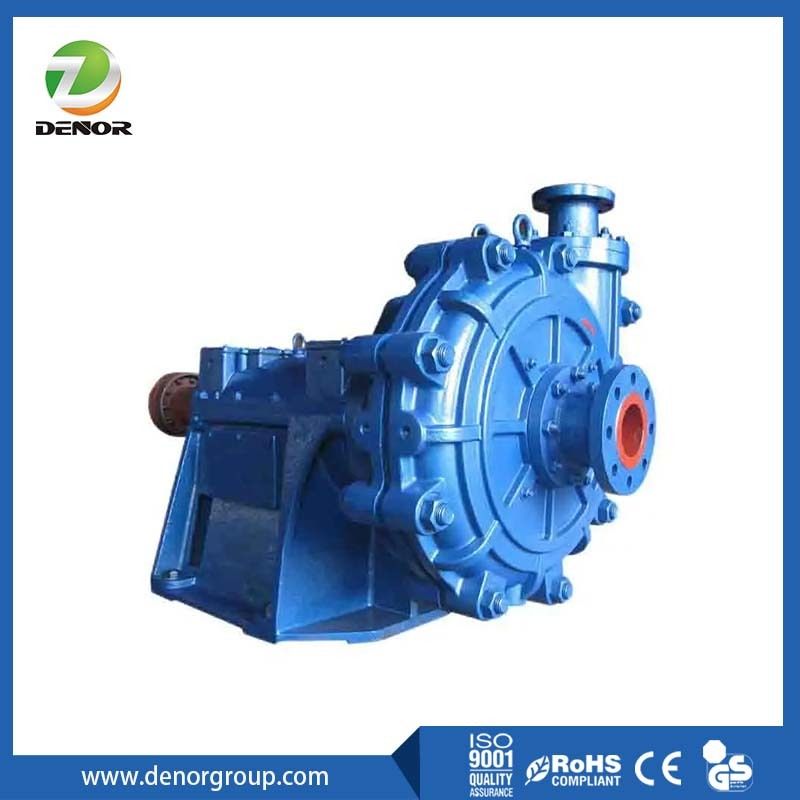

پمپ شن و ماسه

پمپ شن و ماسه سری G (GH) یک پمپ دوار گریز از مرکز تک مرحله ای، تک مکشی، کنسولی و افقی است.پمپ دوغاب گریز از مرکزکه عمدتاً برای انتقال ذرات ساینده قوی که برای پمپ های دوغاب عمومی بسیار بزرگ هستند، مانند زغال سنگ گرانولی، سرباره ذوب فلز و محصولات ریشه ای، و همچنین برای لایروب، لایروبی رودخانه، معدن و سایر زمینه ها استفاده می شود. این پمپ به ویژه برای مقدار جریان زیاد، غلظت بالا، شرایط کاری با هد بالا و برای انتقال دوغاب ساینده قوی با دمای بالا به دلیل مقاومت عالی در برابر کاویتاسیون و مقاومت در برابر سایش مناسب است.

نوع G (GH)پمپ دوغاب صنعتیتولید کنندگان پمپ شن و ماسه با فشار بالا.

پمپ شن و ماسه از یک سر پمپ، اجزای آب بندی، اجزای یاتاقان، براکت ها و غیره تشکیل شده است. روش روغن کاری یاتاقان، روغن کاری با گریس است.

دامنه استفاده:

مناسب برای انتقال خوردگی قوی و دوغاب سرباره با غلظت بالا در بخش های صنعتی مانند متالورژی، معدن، زغال سنگ، مصالح ساختمانی نیرو و غیره. پمپ شن و ماسه را می توان در اتصال سری چند مرحله ای نیز استفاده کرد.

نمودار ساختاری:

1. محور

2. براکت
3. حلقه جداسازی پروانه
4. آستین موقعیت یابی
5. اجزای آب بندی
6. تخته اتصال
7. صفحه محافظ عقب
8. بدنه پمپ
9. کارتریج
10. پوشش پمپ
11. صفحه محافظ جلو
12. پروانه 13. فلنج تقسیم شده

پمپ شن و ماسه 0

پارامتر عملکرد

مدل	ظرفیت Q(m3/h)	هد (متر)	سرعت n(r/min)	NPSHr (متر)	راندمان η(%)	وزن (کیلوگرم)	ابعاد کلی L×W×H (mm)	قطر پمپ (mm)
مدل	ظرفیت Q(m3/h)	هد (متر)	سرعت n(r/min)	NPSHr (متر)	راندمان η(%)	وزن (کیلوگرم)	ابعاد کلی L×W×H (mm)	ورودی	خروجی
6/4D-G	36.00 108.00 180.00	"9.00 8.20 7.00"	600	2	55	460	1006×500×673	150	100
6/4D-G	50.40 122.40 187.20	12.50 12.00 10.00	700	2.2	54	460	1006×500×673	150	100
6/4D-G	57.60 129.60 194.40	16.40 15.50 14.00	800	2.5	55	460	1006×500×673	150	100
6/4D-G	72.00 144.00 208.80	20.50 20.00 18.00	900	2.7	55	460	1006×500×673	150	100
6/4D-G	79.20 151.20 216.00	24.00 23.50 22.00	980	2.8	58	460	1006×500×673	150	100
6/4D-G	79.20 151.20 216.00	25.00 24.50 23.00	1000	2.5	57	460	1006×500×673	150	100
6/4D-G	93.60 162.00 230.40	31.00 30.00 28.00	1100	2.7	56	460	1006×500×673	150	100
6/4D-G	100.80 165.60 237.60	36.80 36.00 34.00	1200	3	55	460	1006×500×673	150	100
6/4D-G	108.00 180.00 244.80	44.00 43.00 40.00	1300	3.2	53	460	1006×500×673	150	100
6/4D-G	72.00 129.60 187.20	51.00 50.60 49.50	1400	3.5	52	460	1006×500×673	150	100
8/6E-G	"133.20 252 360"	"15 13 10"	800	2.5	60	1120	1286×550×862	200	150
8/6E-G	"133.2 288 396"	"19 18.5 13.5"	900	2.5	60	1120	1286×550×862	200	150
8/6E-G	"136.8 288 414"	"22.5 19.5 16"	980	2.7	60	1120	1286×550×862	200	150
8/6E-G	"144 288 424.8"	"24 20.90 16.50"	1000	3	59	1120	1286×550×862	200	150
8/6E-G	"144 324 468"	"30 25.5 20.5"	1100	3	58	1120	1286×550×862	200	150
8/6E-G	"165.6 342 504"	"36 30.9 24.3"	1200	3	57	1120	1286×550×862	200	150
8/6E-G	"187.2 378 540"	"42 36 29"	1300	3.2	57	1120	1286×550×862	200	150
8/6E-G	"216 396 576"	"48.2 42 33.5"	1400	3.5	57	1120	1286×550×862	200	150
10/8F-G	216.00 652.80 489.60	12.50 12.00 10.80	500	3	60	2250	1591×857×1143	250	200
10/8F-G	244.80 432.00 594.00	18.00 17.10 15.50	600	3	60	2250	1591×857×1143	250	200
10/8F-G	254.00 434.60 635.00	21.40 20.40 18.40	650	3	60	2250	1591×857×1143	250	200
10/8F-G	237.60 468.00 684.00	21.80 23.70 21.40	700	3	60	2250	1591×857×1143	250	200
10/8F-G	306.00 540.00 792.00	32.00 31.00 28.00	800	2.8	59	2250	1591×857×1143	250	200
10/8F-G	329.80 578.00 833.00	36.10 35.00 31.00	850	3.5	61	2250	1591×857×1143	250	200
10/8F-G	349.20 612.00 882.00	40.50 39.20 34.80	900	3.7	60	2250	1591x857×1143	250	200
10/8F-G	382.20 650.00 930.60	44.20 42.40 37.70	940	6	63	2250	1591×857×1143	250	200
10/8S-G	216.00 352.80 489.60	12.50 12.00 10.80	500	3	60	2285	1720×950×983	250	200
10/8S-G	254.00 434.60 635.00	21.40 20.40 18.40	650	3	60	2285	1720×950×983	250	200
